RTC系列低噪声离心式屋顶排风机

特点：全铝制外壳，防腐蚀，重量轻，噪声低、高效率、外形美观、运转平稳。
用途：大型工厂的屋顶送排风及消防高温排烟等。
规格：
风机直径：Φ300~1000mm，
风量：1335~55215m³/h，
风压：30~650Pa

　　本系列风机叶轮、电机机号按叶轮直径分有300、425、500、575、675、750、900、1000，共8种规格，风量自1275m3/h至55215m3/h，最高静压达650Pa。

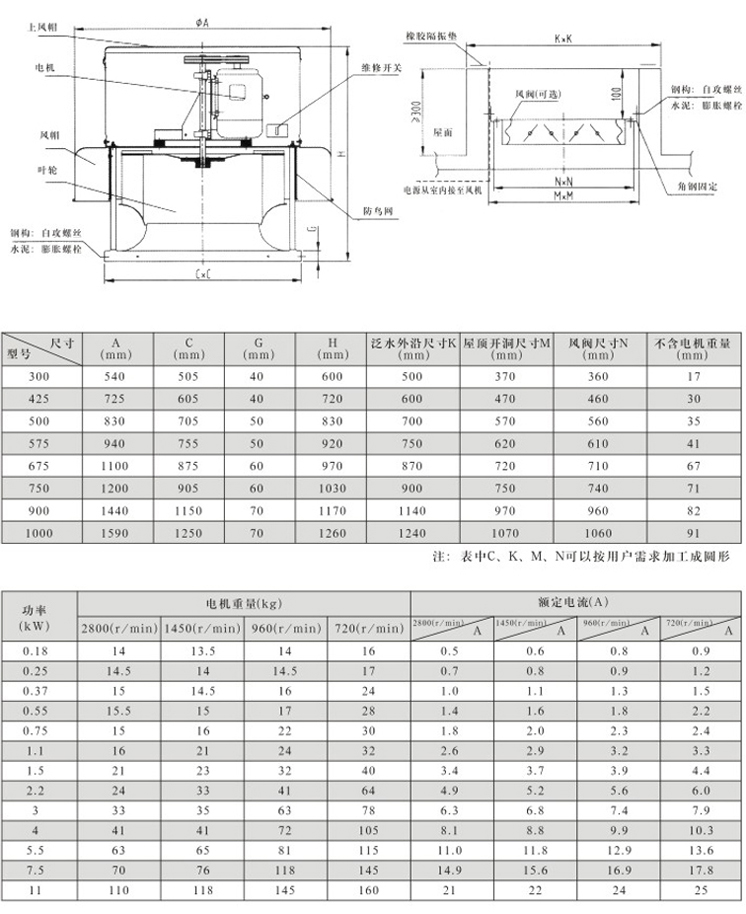

　　风机由叶轮、电机、机壳、风帽、集流器、固定支架、传动装置、风阀等部件组成。


产品特色

　　1、风机叶轮：引进先进技术经过优化设计的高、低压铝合金叶轮，该叶轮的前盘、后盘、叶片经冲压下料、模压成型等多道工序加工，结构紧凑且具有风量大、噪声低、高效率等特点。

　　2、风机配套电机：用防护等级IP54、绝缘等级F级电机，如配绝缘等级为H级，产品可在300℃/45min高温环境下连续运行；另也可配防爆电机、双速电机和变频电机。

　　3、机壳：本风机整体结构强度按50m/s极端室外风速的条件进行设计。风机采用铝合金材质，经拉伸、卷边等加工，在保障风机足够强度的前提下，提高了风机外形的美观，减轻了风机的自重，降低了对屋顶基础的强度要求，且抗风能力较好。

　　4、风帽：采用铝合金制造，整体拉伸成型，并经卷边处理。专利技术，重量轻，强度高，风阻小。

　　5、集流器：采用优质铝合金制造，一次成形工艺，使叶轮导流口与进风口充分吻合，有效控制气流组织，符合流体力学的双曲线型进风口，大大降低入口噪声，提高风机效率。

　　6、固定支架：数控下料、成型，多工位数控冲床加工固定孔，安装方便。

　　7、传动装置：本系列风机采用皮带传动、直联两种形式。

　　8、风阀：采用重力自动关闭式或电动驱动启闭式。重力自动关闭式风阀框架材质为热镀锌板，百叶材质为铝合金；电动驱动启闭式风阀叶片采用铝合金保温型百叶制造，防结露，防气流倒灌，尤其适合北方严寒地区使用。排烟、通风二用，可选配排烟防火阀，风机、排烟防火阀均已通过国家消防产品型式试验。

　　9、安装维护：电机防护罩采用扣襻固定结构，操作方便，省时省力。

　　10、运转平稳：本风机的转动惯量小，平衡品质优，平衡品质达到ISO1940标准的G2.5平衡品质等级水平，整体经过机械运转试验、振动试验和气动性能试验，以保证达到运行平稳、可靠的要求，有效延长风机的使用寿命，降低噪音，减小振动。

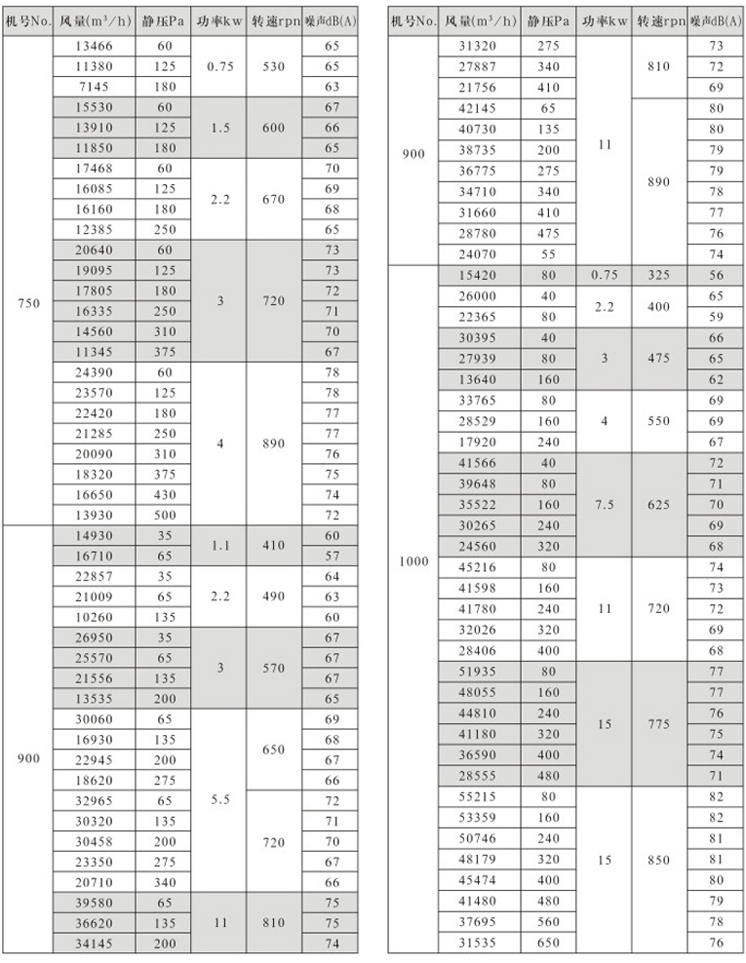

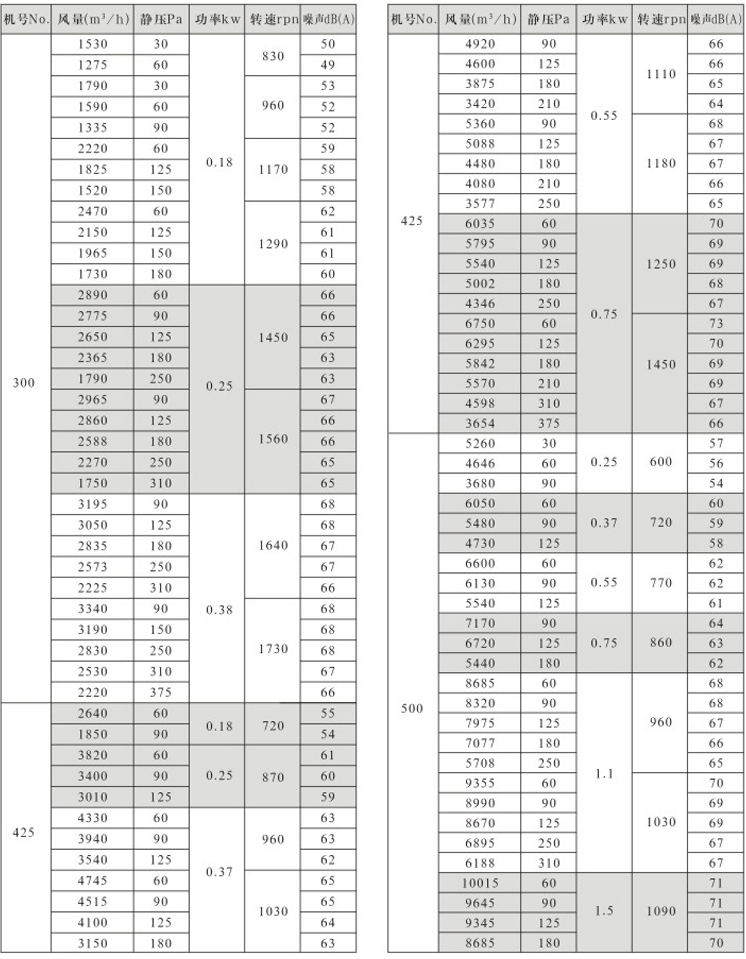

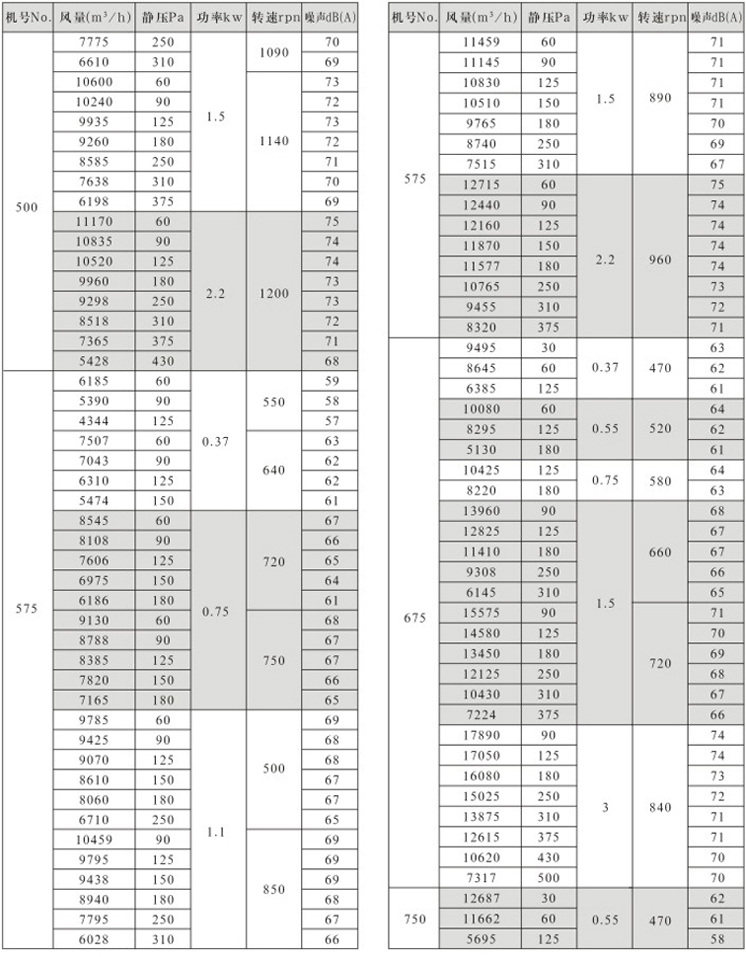

　　注：性能参数表中关于风机转速为：460r/min、560r/min、720r/min、960r/min、1450r/min传动方式可以采用电机直联。
